Ein echter Veteran

Wir erhielten einen defekten 30cm-Tieftöner, Typ 30-723F, aus einer älteren Pioneer-Box. Die CS-E 830 wurde in Deutschland bereits ab 1974 angeboten. Das Chassis könnte also etwa 40 Jahre alt sein, ein Alter das wir angesichts einiger moderner Designelemente nicht vermutet hätten. So hat z.B. der Polkern des Magnetsystems eine Kupferkappe und die Papiermembran ist beschichtet.

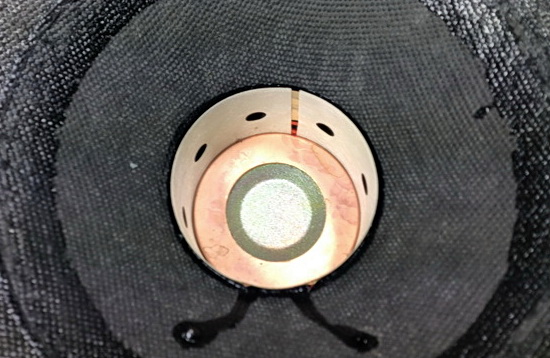

Die Ursache des Ausfalls war nach Entfernen der großen Staubkalotte nur zu ahnen: Die Schwingspulenwicklung hatte eine kleine Lücke und der Spulenträger klemmte etwas im Luftspalt.

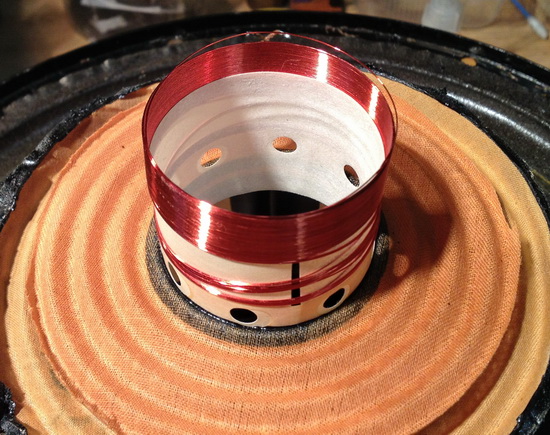

Erst nach dem Herauslösen des kompletten Schwingeinsatzes wurde das ganze Ausmaß des Schadens sichtbar. Offensichtlich hat der Spulenträger seine Stabilität verloren, vielleicht hat auch der Kleber versagt. Eine thermische Überlastung liegt jedenfalls nicht vor, es gibt keinerlei Hitzespuren.

Dem Besitzer lag sehr viel am Erhalt des Tieftöners, die Boxen waren aus Ersterwerb im Besitz der Familie. Also haben wir nach einem Ersatz für die zerstörte Spule gesucht.

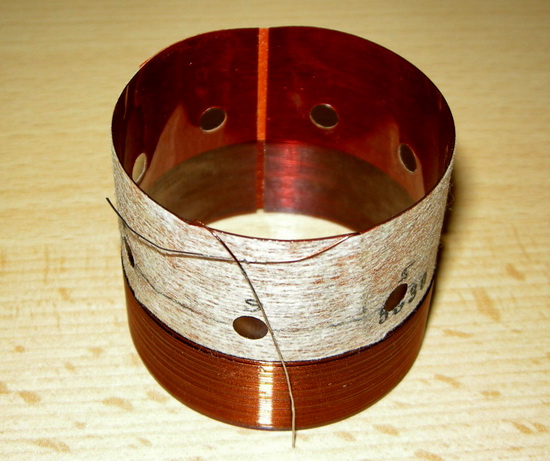

Die verfügbaren Teile haben keinerlei Lochung, da der Lautsprecher selbst aber keine andere Belüftung für den Raum unter der Kalotte bietet, mußten die Löcher nachträglich angebracht werden.

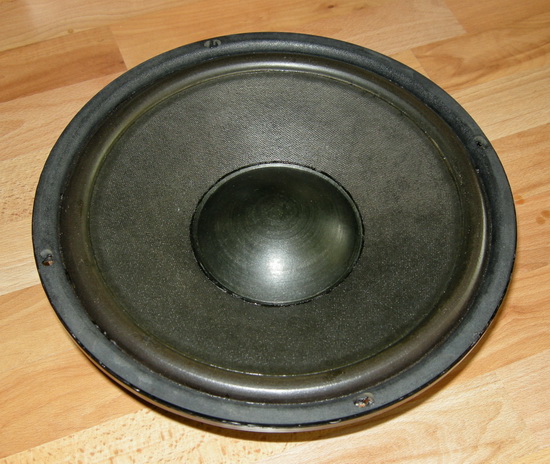

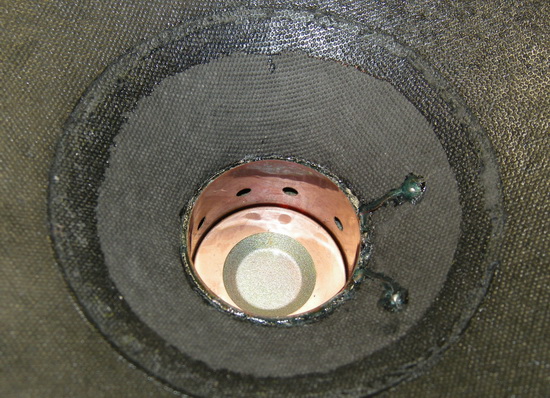

Außerdem haben wir einen speziellen Zentrierdorn drehen lassen, mit dessen Hilfe die neue Spule sauber passend eingeklebt wurde. Alles in allem reichlich Arbeit, aber es hat sich gelohnt. Der Lautsprecher konnte völlig wieder hergestellt werden und funktioniert nun wieder einwandfrei.

Auf die nächsten 40 Jahre!
